微型注塑机的型号参数

桌面微型注塑机M系列型号都有很多功能。根据下表您可以评估参数差异，以确定哪个机器型号最适合您的应用。

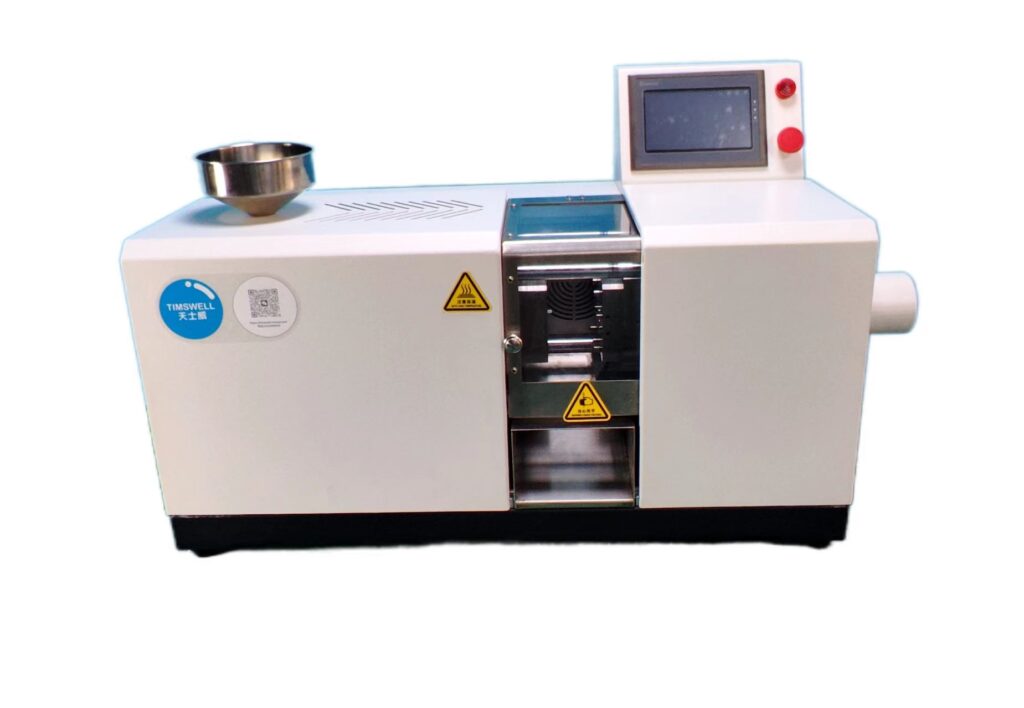

TSW-M03/Q01全电动实验室注塑机参数			型号1	型号2
项目	参数	单位	M03	Q01（手动款）
注射部分	螺杆直径	mm	20	15(活塞）
	螺杆长径比	L/D	18	10（活塞）
	理论注射容量	cm3	15	22
	注射重量	g	10	20
	塑化能力	g/s	5	4
	注射速率	g/s	5	10
	加热温区	PC	3	1
	注射压力	KN	25	10
	螺杆转速	rpm	50	/
锁模部分	锁模力	KN	30	20
	移模行程	mm	120	/
	拉杆内间距（宽*高）	mm	170*170	/
	最大模厚	mm	150	100
	最小模厚	mm	100	50
	顶出行程	mm	30	/
	顶出力	KN	30	/
	顶出点数	PC	1	/
	模具定位孔直径	mm	42	/
	电机功率	KW	0.5×2台	/
	电热功率	KW	1.5	1
	机器外形尺寸（长*宽*高）	mm	900*380*580	350*200*580

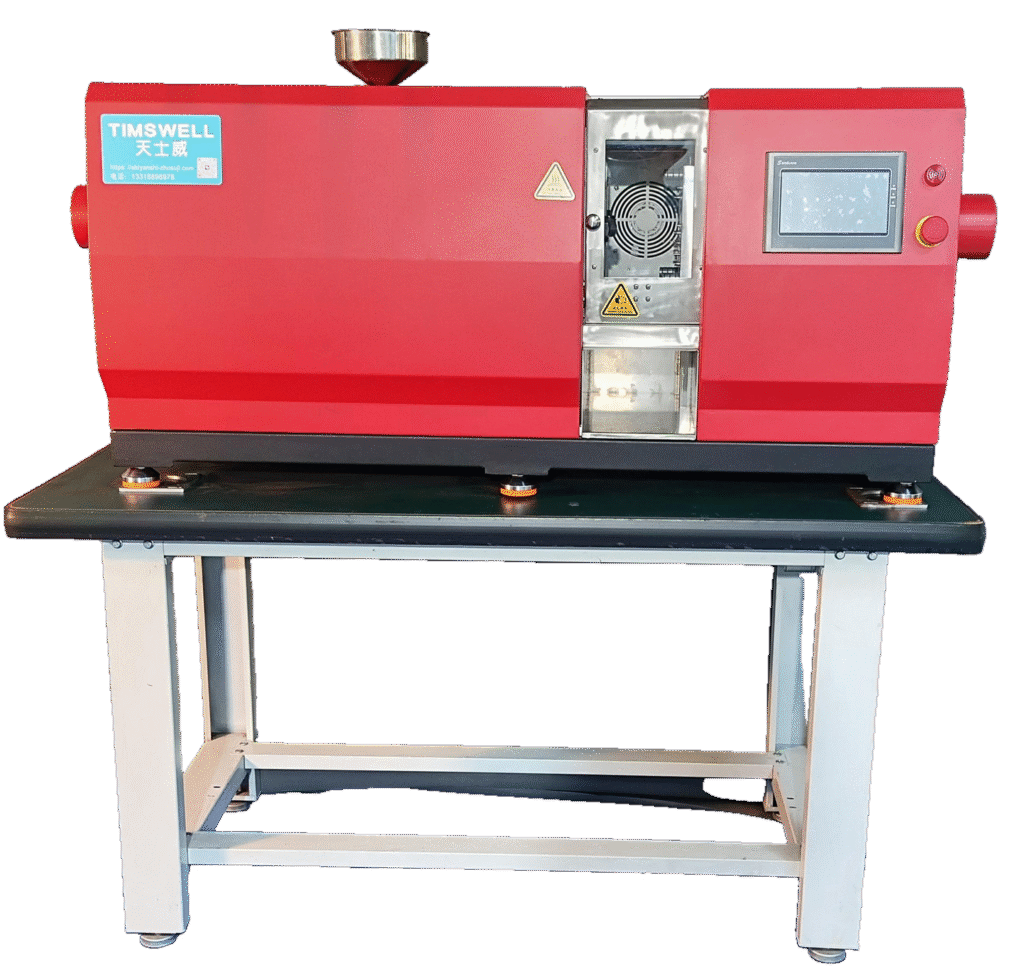

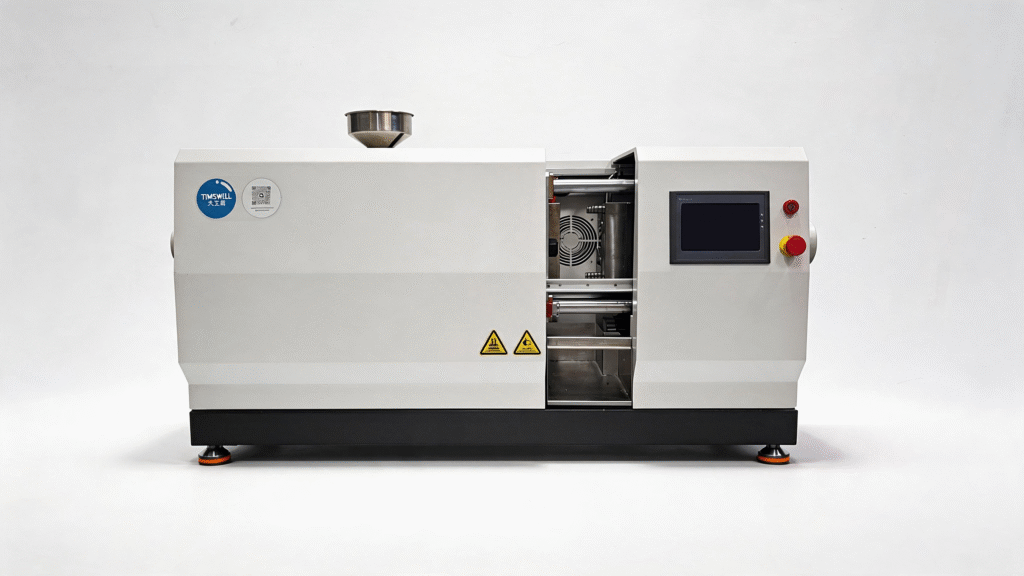

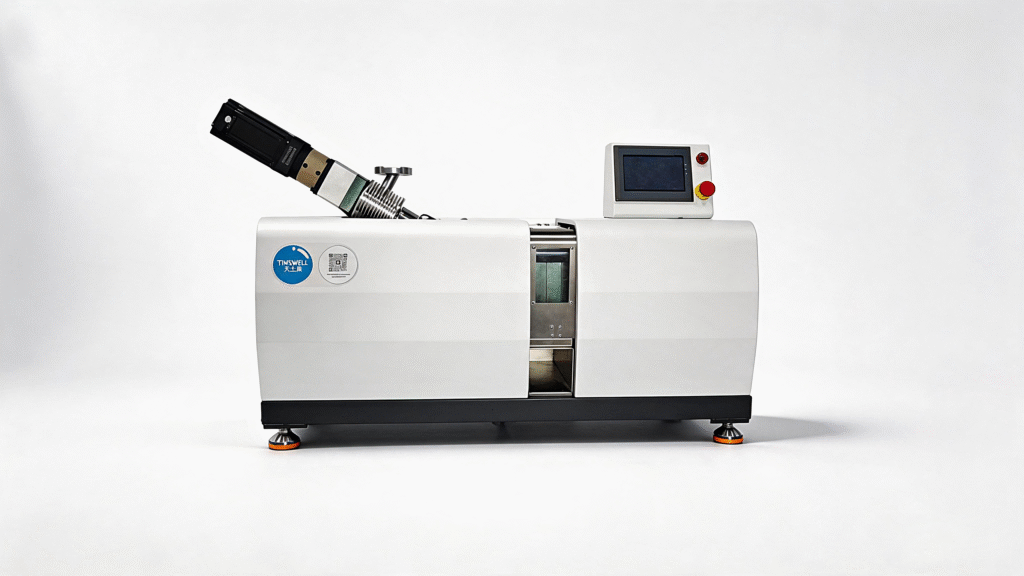

TSW-M05/M08/M15全电动实验室注塑机参数
项目	参数	单位	M05	M08	M15
注射部分	螺杆直径	mm	20	25	25
	螺杆长径比	L/D	18	20	18
	理论注射容量	cm3	20	32	32
	注射重量	g	20	30	30
	塑化能力	g/s	5	10	10
	注射速率	g/s	10	20	10
	加热温区	PC	3	4	4
	注射压力	KN	120	160	160
	螺杆转速	rpm	50	100	100
锁模部分	锁模力	KN	50	80	150
	移模行程	mm	120	150	150
	拉杆内间距（宽*高）	mm	170*170	200*200	230*230
	最大模厚	mm	150	200	250
	最小模厚	mm	100	100	100
	顶出行程	mm	40	40	40
	顶出力	KN	40	50	50
	顶出点数	PC	1	1	1
	模具定位孔直径	mm	52	62	62
	电机功率	KW	0.5×3台	0.75×3台	2.6×3台
	电热功率	KW	1.5	2.5	3.5
	机器外形尺寸（长*宽*高）	mm	1260*420*680	1300*480*580	1300*480*680
	机器重量	Kg	250	480	480

功能亮点

• PLC自动控制

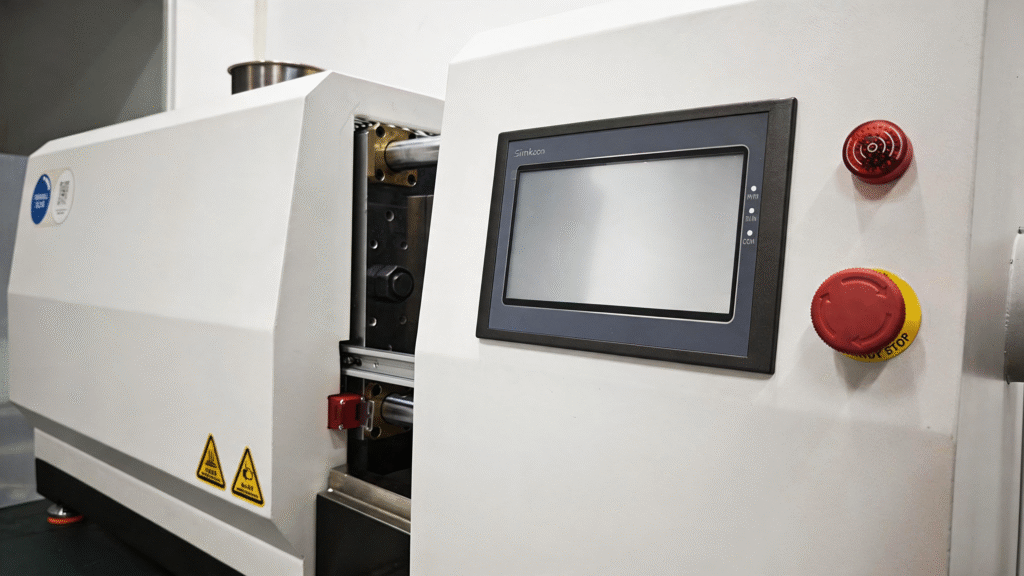

• 7″显示屏控制
• 手动或自动模式切换
• 温控调节
• 自动循环计数

设计特点

• 功能齐全
• 结构紧凑
• 操作简单
• 开模费用少
• 运行成本低

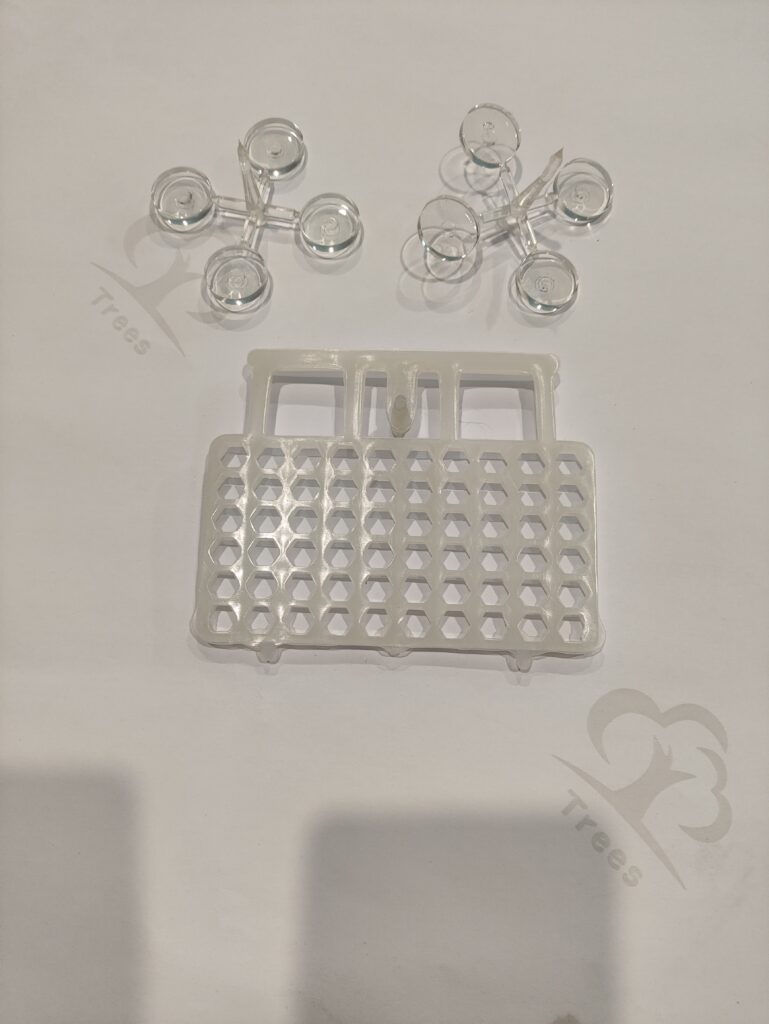

注塑案例图：
